外型尺寸 | 按客户要求定制 |
品牌 | 迪尔填料 |
货号 | dier659255698 |
用途 | 适用于石油、化工、氯碱、煤气、环保等行业的中低温(60-150℃)提馏、吸收及洗涤塔 |
材质 | 304/304L/321/316/316L/碳钢/双相钢/尿素级不锈钢材质等 |
型号 | SW-1 SW-2 |
制造商 | 江西省萍乡市迪尔化工填料有限公司 |
密度 | 1g/cm3 |
执行质量标准 | 化工标准 |
厂商 | 江西省萍乡市迪尔化工填料有限公司 |
是否进口 | 否 |

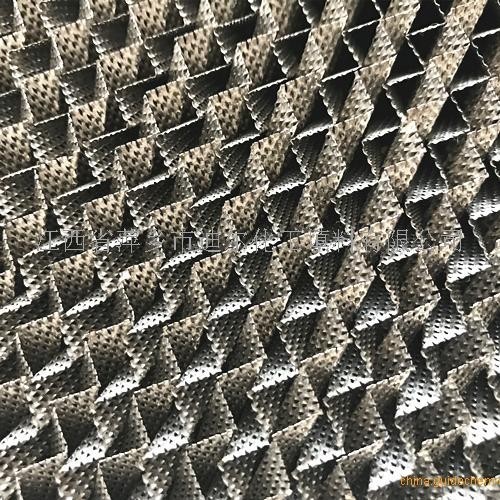

1、高效分离填料压延板波纹填料精馏塔填料压延版波纹填料产品图片:
2、高效分离填料压延板波纹填料精馏塔填料压延版波纹填料详细产品说明:
高效分离填料压延板波纹填料精馏塔填料压延版波纹填料是波纹规整填料中的其中一种,也是一种非常有代表性的新型板波纹填料,是一种新型高效低阻力精馏填料压延孔板波纹填料精馏塔规整填料压延式板波纹填料广泛应用于蒸馏及精馏操作,使用效果非常好。压延孔板波纹填料辗轧方式在板片上辗出很密的孔径为0.4~0.5mm小刺孔。其分离能力类似于网波纹填料,但抗堵能力比网波纹填料强。并且造价也更便宜,应用非常广泛。这种填料是由压延孔环发展而来的一种规整填料。几何结构与孔板波纹填料类似。其表面由于孔刺而粗糙不平,毛细作用增强,润湿性也因而提高。实践已证明了其效率高、负荷大、压降低,滞液量小,几乎无放大效应且机械加工的特点。
高效分离填料压延板波纹填料精馏塔填料压延版波纹填料将金属薄板先辗压出密度很高的小刺孔,再压成波纹板片组装而成的规整填料,由于表面特殊的刺微孔结构,提高了填料的润湿性能,并能保持金属丝网波纹填料的性能。
3、高效分离填料压延板波纹填料精馏塔填料压延版波纹填料几何特性参数:
填料型号 |
材质 |
理论塔板数No/m |
峰高mm |
空隙率ε% |
比表面积m2/m3 |
压力降mmHg/m |
F因子m/s |
700y |
不锈钢 |
5-7 |
4.3 |
85 |
700 |
7 |
1.6 |
500x |
不锈钢 |
3-4 |
6.3 |
90 |
500 |
2 |
2.1 |
250y |
不锈钢 |
2.5-3 |
12 |
97 |
250 |
2.25 |
2.6 |
4、高效分离填料压延板波纹填料精馏塔填料压延版波纹填料的优点:
1.压延孔板波纹填料的等板高度随蒸汽质量速度的增加而降低,相比金属丝网波纹填料,湿润度有所提高,因此压延孔板波纹填料在高负荷下性能较好,特别适用于大通量下操作。
2.压延孔板波纹填料经大液量喷淋后表面润湿较好,挂有液膜,使汽液之间接触较好,相比金属丝网波纹填料和陶瓷波纹填料更有优势。
3.压延孔板波纹填料与金属丝网波纹填料相比,制造起来更加简单,价格也更便宜,还可以用不易拉丝的耐磨蚀展延金属薄带制造。
4.我们将压延孔板波纹填料在至400mm的塔中,以乙醇水二元体系进行测试,数据表明与100mm塔的分离效率基本一致,说明在此范围内填料无放大效应问题。因此压延孔板波纹填料不失为一种非常好的精馏塔填料选择。
压延孔板波纹填料的高效分离填料压延板波纹填料精馏塔填料压延版波纹填料几何结构与孔板波纹填料相似,有孔板波纹填料的优点,又由于其表面的孔刺而粗糙不平,毛细作用增强,润湿性也因而提高。通过多项实践证明压延孔板波纹填料的效率高、负荷大、压降低,滞液量小,几乎无放大效应且机械加工的特点,尤其用于精馏塔效果非常好。
江西省萍乡市迪尔化工填料有限公司可根据客户需求生产以下产品:
塑料散堆填料:鲍尔环、阶梯环、矩鞍环、异鞍环、共轭环、拉西环、花环、泰勒花环、多面空心球、空心浮球、雪花环、环保球、哈凯登、阿尔法环、高流环、拉鲁环、三组合一填料、Q派克、十字球形填料、网笼球、液面覆盖球、八四内弧环等;
以上成品材质有:PP/RPP/PVC/CPVC/PVDF/PTFE/PPH/PFA/阻燃材质等
金属散堆填料:鲍尔环、阶梯环、矩鞍环、共轭环、拉西环、英特洛克斯、铝花环、八四内弧环、扁环、梅花环、双层共轭环等。
以上成品材质有:321/304/304L/316/316L/碳钢/双相钢/尿素级不锈钢材质等
陶瓷填料:瓷球、鲍尔环、阶梯环、矩鞍环、异鞍环、共轭环、拉西环、十字隔板环、三丫环、轻瓷、全瓷、连环、七孔连环等。
规整填料:塑料/金属/陶瓷孔板波纹,刺孔波纹及丝网波纹填料等。
塔内件填料:槽盘分布器、槽式分布器、管式分布器、旋流板除雾器、驼峰支撑、泡罩塔盘、捕雾器、丝网除沫器、波浪型丝网除沫器、折流板除雾器、冲洗装置、喷淋器、喷头、格栅填料、支撑、压栅、卡子、垫片等;
江西省萍乡市迪尔化工填料有限公司多年来一直与国内10多家化工研究单位签订长期的技术合作协议,并聘请清华,天津各地的技术管理人员,可提供产品的设计、加工生产、安装、 的售后服务等。
让客户感到满意与放心是我公司的企业使命;
由于产品材质不同,原材料价格的波动等不稳定因素,网站上的价格仅供参考,如需询价,请及时电话联系我们,我们将给您优惠报价!
详询以下二维码:
