分布均匀不锈钢304盘式气液分布器
  • 品牌:迪尔填料
  • 货号:dier6592558
  • 价格: ¥2600/套
  • 发布日期: 2020-11-26
  • 更新日期: 2024-10-29
产品详请
外型尺寸 按客户要求定制
品牌 迪尔填料
货号 dier6592558
用途 适用于石油、化工、氯碱、煤气、环保等行业的中低温(60-150℃)提馏、吸收及洗涤塔
材质 PP/RPP/PPH/PVC/CPVC/PVDF/阻燃材质等304/304L/321/316/316L/碳钢/双相钢/尿素级不锈钢材质
型号 定制生产
密度 5g/cm3
执行质量标准 HG T 21585.1-1998
厂商 江西省萍乡市迪尔化工填料有限公司

       填料塔技术是石油炼制、石油化工、煤化工、食品和制药等行业广泛采用的分离技术。气体或液体分布器属于重要的填料塔内构件,各种类型的气体或液体分布器被广泛地应用于填料塔中。在工程实践和工业应用中还往往存在着对液体和气体同时进行均匀分布的需要,例如:在石脑油吸收稳定与分离过程中,为避免过高的填料床层中出现沟流或壁流等影响传质效率的现象,常需要将较高填料床层分开成两段或三段,在填料床层之间需要采用能够同时将气体和液体进行均匀分布的设施。


分布均匀不锈钢304盘式气液分布器产品图片:

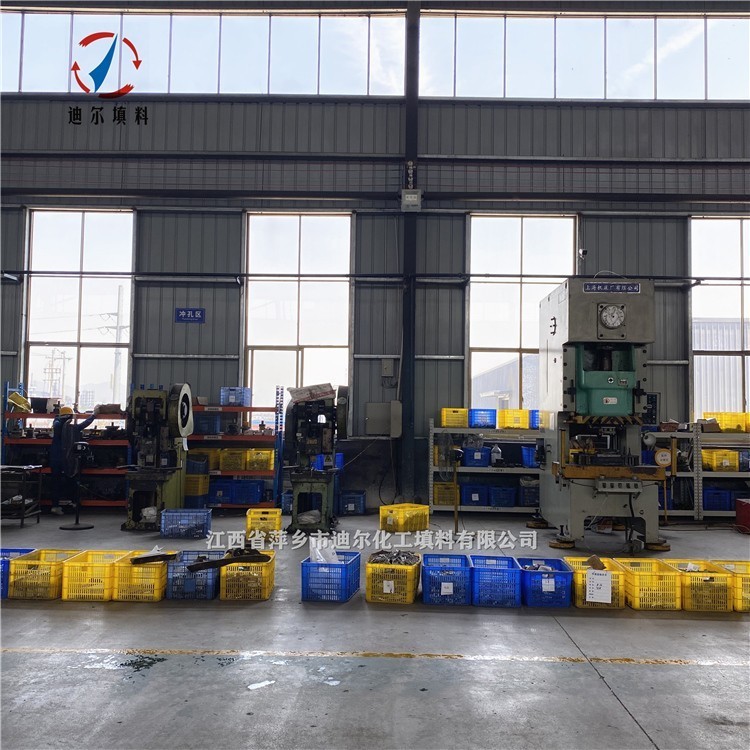

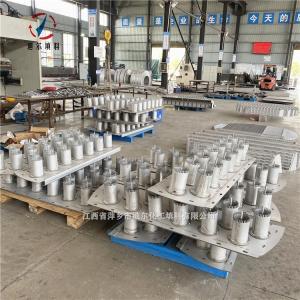

分布均匀不锈钢304盘式气液分布器生产车间:

(江西省萍乡市迪尔化工填料有限公司新三板生产基地)




    分布均匀不锈钢304盘式气液分布器的分类:焊接型槽盘和可拆型槽盘。大中型塔多采用焊接槽盘。可拆型槽盘比焊接式槽盘更容易漏液,现场试漏要求是局部渗漏为合格,滴漏为不合格。对于可拆型槽盘,由于底板较薄,螺栓再密也难以保证不滴漏,故应采用分块法兰以增加密封性。为确保槽盘式气液分布器各喷淋小孔的水平度≤3mm,除了保证主梁的扰度、支撑圈的水平度之外,需在主梁上端面设一块调节板。对于采出大量的槽盘式气液分布器(或集油箱)、需精心设计抽出斗、抽出主渠、抽出支渠和毛渠所组成的液流网络,以保证大的出量。我公司专业设计生产各种分布器,可提供相关参数进行设计。(特殊材质可定制)

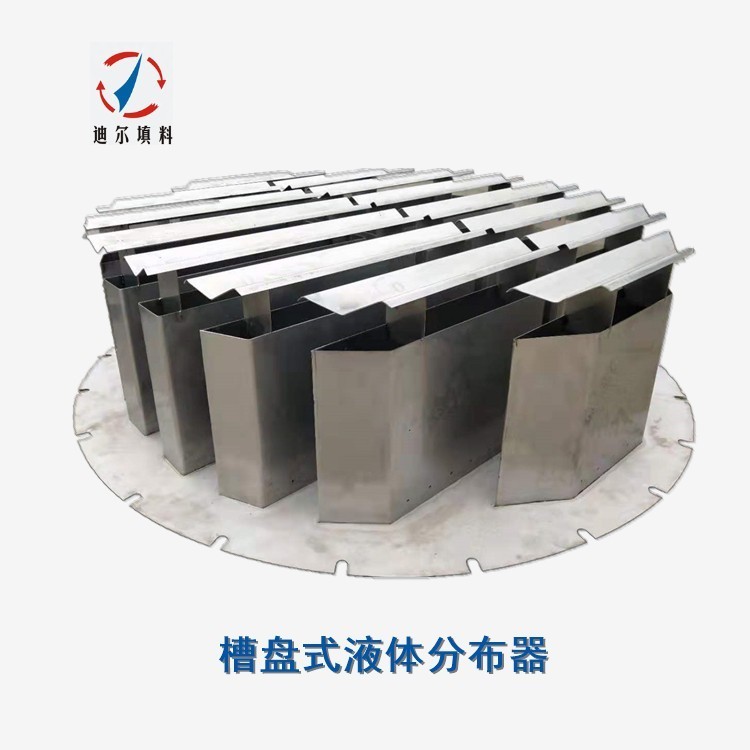

槽盘分布器实物图片:



分布均匀不锈钢304盘式气液分布器详细说明:

 分布均匀不锈钢304盘式气液分布器一般可选用可拆卸形槽盘分布器,它是一种结构新式的液体再分布器,我们也称之为槽盘分布器。它带有收集与再分布的两重效果,能有效地再分布液体,并能减少有效塔的高度,是与槽式分布器广泛配合使用的二级分布器。槽盘式气液分布器是是由若干分布槽规格排列后组焊而成的盘式分布器,起到了集液、布液、布气和侧线采出作用。槽盘气液分布器的执行标准是:HG T 21585.1-1998不锈钢可拆型槽盘分布器综合了溢流盘式和筛盘式液体分布器的特点,其抗堵性大为改善,避免了液体夹带的危险,升气管呈矩形,尽可能提供气通过的自由空间(开孔率在30%以上,操作弹性可达1:10),压力降低于500pa,制作不受直径大小及材质的限制。

分布均匀不锈钢304盘式气液分布器尺寸要求:分布器各元件的厚度,根据自己的技术进行计算、优化选取,但必须满足下列基本要求:液体分布器用钢板实际厚度≥2mm;与塔体直接焊接的支承件≥12mm。供货范围内的所有可拆件均能从人孔进入(通道尺寸按图纸相应压力等级的DN500的标准人孔计,DN500的最小通道尺寸为Φ476mm。

分布均匀不锈钢304盘式气液分布器结构特征:

 新型槽盘式液体再分布器是由矩形升气管、角钢和槽钢形导液管、燕尾式或槽钢形挡液帽、铺板、支撑圈和支撑梁组成。它与盘式液体分布器的主要差别在于上大下小的两排小孔分别开在矩形升气管的上部、中部或中下部,同一垂线上的异径小孔被角钢或槽钢导液管罩住。盘中液体经喷淋孔进入导液管,在导液管的保护下液体穿过高气速区和变气速区,自低气速区落下,故导液管伸出长度取100mm。

可生产以下材质:

塑料材质:PP/RPP/PPH等塑料板材的

金属材质:304/304L/321/316/316L/碳钢/双相钢/尿素级不锈钢材质/钛材等金属材质

包装方式木箱包装,木框包装,熏蒸木箱包装+托盘包装等按客户要求包装。

 运输方式:根据客户数量选择小件的物流运输、量大的汽车运输、出口货物选择海运空运等方式。


分布均匀不锈钢304盘式气液分布器安装要求:

1 内件的表面及其构件表面,均须保证光滑,不允许有尖角毛刺。

2 液体分布器与支撑梁间的密封不允许泄漏。

3 不锈钢对接焊接接头应采用氩弧焊打底,保证对接接头光滑,且须保证全焊透。

4 板料经过加工后应进行校平,整体不平度不得超过1mm。

5 内件安装前后,都应清除其表面的各种脏物。

6主梁装配的定位:当只有一根梁时,主梁中心线应通过塔体在该处的横截中心,其偏差不得超过2mm;当有二根梁时,主梁中心线与塔体在该处的横截面处的中心距离偏差不得超过2mm。

7 主梁和支梁安装时,用水平仪校平,可使用适当垫片的方法使其梁的上表面与支承圈上表面在同一水平上,该平面的水平度允差为2mm。

8 液体分布板安装后,板面水平度在整个面上的允差为3mm。


江西省萍乡市迪尔化工填料有限公司生产基地(新三板工业园厂区):








江西省萍乡市迪尔化工填料有限公司技术力量:


    江西省萍乡市迪尔化工填料有限公司多年来一直与国内10多家化工研究单位签订长期的技术合作协议,并聘请清华,天津各地的技术管理人员,有校企合作方:上海华东理工大学、河北工大等,可提供产品的设计、加工生产、安装、优质的售后服务等。




江西省萍乡市迪尔化工填料有限公司售后服务体系:


1.在原材料采购、生产过程、成品库存和销售过程中执行严格的质量管理体系,所有塑料材料均为全新料,金属材质均用光谱仪测试含量合格,并有健全完善的售后跟踪服务体系。

2.我公司生产销售的产品远销国内外大型知名化工、石油、环保工程等企业,有健全的售后服务网络,并在内蒙、江苏、上海、山东、云南、安徽、四川等地设立了办事处,可24小时赶往现场。
3.产品售后我们有技术团队随时对用户在使用产品过程中出现的各种疑问进行解答,应用户的要求,公司还可以派人赶赴现场指导安装。
